BQ45F三通保溫球閥

BQ45F三通保溫球閥

三通保溫球閥特點

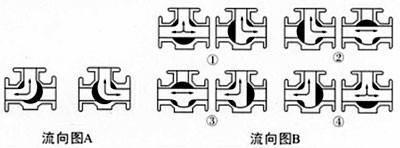

1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）

2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B）

主要零件材料

密封圈：聚四氟乙烯、對位聚笨

填料、墊圈：V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊

適用工況

適用介質：重油、膠類等、硝酸腐蝕性介質、強氧化性介質、醋酸等腐蝕性介質、尿素等腐蝕性介質

適用溫度：-28~300℃

應用規范

法蘭尺寸：JB79-59、SH3406、GB9113、HG20597-97、ANSI、B16.5、JIS B2212-2214

體驗試驗按：GB/T13927-89、JB/T9092-99、其余制造規范均按本廠標準

備注：三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。
