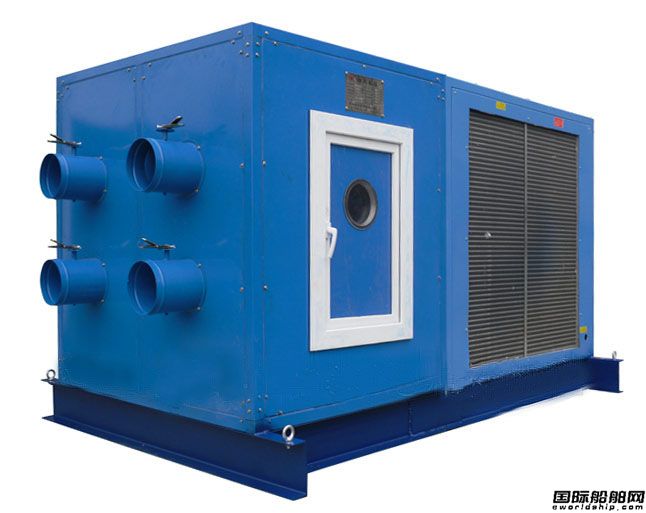

船用冷風機組YDLQ-50

南通精洋通用機械有限公司

船用冷（熱）氣機組是我公司根據當前船舶工業發展需要及造船行業工作環境情況設計的可移動式產品，該產品主要用于船體分段，噴沙，甲板等工作環境惡劣溫度較高的場所。
機組由壓縮機、冷凝器、蒸發器、散熱風機、送風機及粗效過濾器等部件組成，壓縮機選用進口丹佛思，或美國谷侖品牌，冷凝器和蒸發器均采用銅管穿鋁片經液壓漲管處理，片距2.7～3.2mm，送風機為中壓高效后傾透鋪風機。
一，YDLQ-50冷風機組-----概述

YDLQ-50冷風機組利用人工冷源（R22）將空氣冷卻到其露點溫度下，大于飽和含濕量的水汽就會從空氣中凝結折出，從而使被處理后的空氣溫度和含濕量都得到降低。

二，YDLQ-50冷風機組-----結構和型號表示方法

本機主由壓縮機，冷凝機，排風機，蒸發器，送風機等五個主要部件組成，在出風口設有4個接口可供不同場所使用（根據使用空間確定）。

Y--------------表示移動式                     D--------------------表示箱式

L--------------表示組合式                     Q-------------------表示制冷

50-------------表示送風機機號

三，YDLQ-50冷風機組-----工作原理

1， 運行時，制冷劑循環線路為：

壓縮機---室外風冷冷凝器---貯液器----干燥過濾器----電磁閥----熱力膨脹閥----室內側換熱器-----壓縮機

2， 主要部件介紹

壓縮機：機組采用壓縮機為進口全封閉渦旋制冷壓縮機，其性能請參閱相關壓縮機產品

室外熱交換器：室外側換熱器為銅管外整體鋁片式。

蒸發器：蒸發器為整體套片式，由引進美國OAK公司換熱器生產線制造

制冷配件：制冷配件均為進口名牌產品
