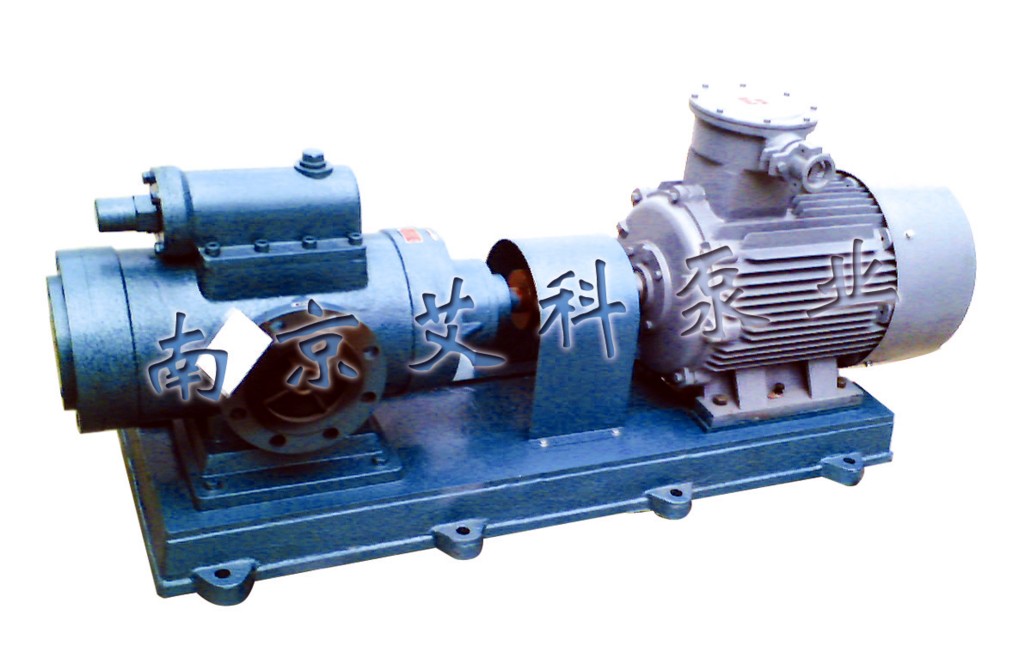

QSN船用液壓裝置泵
更新時間:2014-10-22 訪問統計:663
一、QSN系列三螺桿泵簡介
1．特點
·QSN三螺桿泵、自吸。外形安裝尺寸、性能參數同SN系列螺桿泵。結構、螺桿參
數國產化。
·由于部件通用、組合系列化，有底板式、支架式、柱腳式多種結構，可用于臥式、
法蘭式和立式安裝。
·根據所輸送介質需要還可提供加熱或冷卻結構。
·可根據用戶特殊要求進行非標設計。
2．用途
·可以輸送油類和具有潤滑性的液體。
3．應用
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
二、QSN系列三螺桿泵的形式代號
形式代號 QSN H 210 – 46 W Z
|
形式代號
|
QSN
|
H
|
210
|
46
|
W
|
Z
|
|
|
系列
|
形式
|
規格
|
螺旋角（度）
|
軸承位置
|
泵進口位置
|
1．系列
|
系列
|
主要特征
|
最大流量（L/min）
|
規格范圍
|
最大排除壓力（MPa）
|
|
QSN
|
低壓，軸向力液壓平衡
|
2200
|
40-2900
|
4.0
|
注：根據粘度、電機轉速決定。
2．形式
|
符號
|
結構說明
|
|
H
|
臥式、地腳式安裝
|
|
F
|
法蘭固定式
|
|
S
|
立式柱腳式
|
|
BW
|
加熱或冷卻結構
|
3．規格
表示在電機轉速1450rpm時，螺旋角46度泵的理論流量（L/min）的圓整數，供選泵時參考。
4．螺旋角
|
規格
|
40
|
80
|
120
|
210
|
280
|
440
|
660
|
940
|
1300
|
1700
|
2200
|
2900
|
|
主桿螺旋角
|
36
|
36
|
40
|
40
|
44
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
46
|
40
|
46
|
46
|
46
|
46
|
44
|
46
|
44
|
46
|
46
|
46
|
|
|
54
|
46
|
54
|
54
|
54
|
52
|
46
|
50
|
46
|
||||
|
54
|
54
|
51
|
54
|
54
|
||||||||
|
54
|
5．軸承位置
|
符號
|
軸承配置形式
|
|
無
|
內置式
|
|
W
|
外置式
|
6．泵進口位置
|
符號
|
泵進口方向
|
|
無
|
表示泵進口位置在右邊
|
|
Z
|
表示泵進口位置在左邊
|
End
