測量，化繁為簡

ABB Marine CEMS GAA系列

為船舶行業的尾氣排放監測提供整體解決方案。

設計符合

? IMO MARPOL ANNEX 14 Res. MEPC 177 (58) (NTC)

國際海事組織(IMO)對船舶廢氣清洗系統試驗及檢驗指南中的排放測量

? IMO MARPOL ANNEX 9 Res. MEPC 259 (68)

可在線測量組分有: SO2, CO2, O2 (Option)，SO2/CO2 比值

可實現一套系統同時在線測量兩個脫硫設備的出口排放

氣體分析儀表AO2000,在全球超過100,000臺行業成功應用

性能可靠

操作界面友好

船上無需使用標氣瓶也可完成標定

可提供全球服務系統

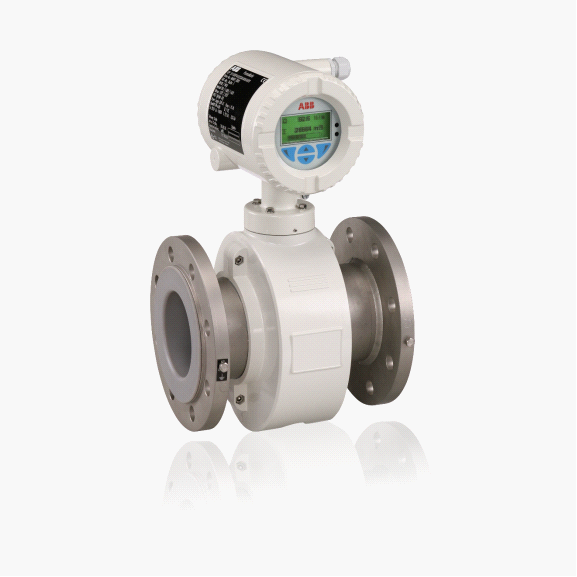

ABB ProcessMaster 電磁流量計

為了對船舶壓載水進行更有效的控制以防止有害水生物和病原體的傳播,國際海事組織加強了對壓載水和沉積物的控制及管理,這一系列合規的變革推動了對壓載水處理與測量的需求。未經處理的壓載水受到了嚴格的限制，船舶必須安裝壓載水處理裝置。

ABB電磁流量計具有船舶業的DNV認證，在壓載水系統應用中，憑借其質量、可靠性與準確度受到高度認可。

ProcessMaster特點

- 0.2%的高精度測量

- 輕松安裝，操作簡單

- 詳細的診斷功能有助于快速決策

- ScanMaster工具實現了儀表的在線檢定

- 集成的空管報警

- 可選擇一體型或者分體型轉換器

- 傳感器口徑：DN3…DN2400

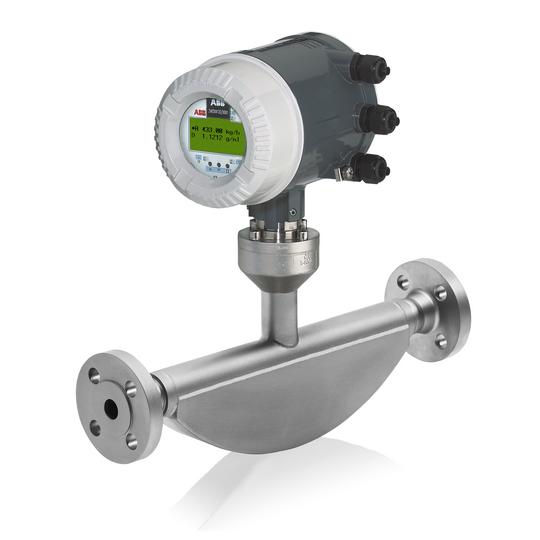

ABB科氏力流量計（Coriolismaster）

ABB科氏力流量計（Coriolismaster）包含兩個測量管，在共振頻率下震動。沒有流量的時候，由于科氏力不存在，測量管的震動沒有任何相位差；當有流量通過測量管時，兩個測量管的震動會產生相位差，這個差值正比于質量流量。

由于油價飛漲，以及環保對大氣排放的要求越來越嚴格，燃油效率越來越被船舶行業所關注。能量和質量流量直接相關，這樣直接測量燃油質量流量對于高精準的能耗管理是非常關鍵的。

ABB科氏力流量計（Coriolismaster）可實現：

-可靠、高度精確的質量流量測量，精度為：0.1%

-在劇烈震動工況下依然能正常工作

-工作頻率高于400 Hz，遠高于震動噪聲(~10…200 Hz)

-不需要前后直管段和前端過濾器

-直接測量質量流量，不需要溫度壓力補償

-免維護：沒有可動部件

-真正的實時密度測量，檢測油品質量

-壓損最低

-法蘭之間距離緊湊，便于更換安裝

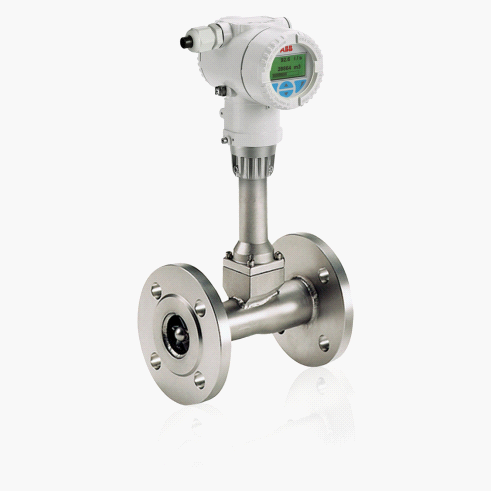

ABB旋進流量計

針對海事應用，安裝簡便

- 最短前后直管段的漩渦流量計，輕松應對嚴苛緊湊的安裝環境

- 最佳的量程與測量范圍的漩渦流量計，PSA無憂選型完全契合當前管路的常用流量。最佳蒸氣測量用表。

- 全不銹鋼殼體設計應對近岸及離岸海上平臺高濕度和腐蝕應用



直觀便捷的操作

-  “迅捷配置”功能

- 明晰友好的文字顯示

- 外蓋閉合狀態下透過玻璃的觸摸操作

- 明晰的顯示屏儀表診斷信息



全面的防爆認證覆蓋

— ATEX

— IECEx

— cFMus

— NEPSI



可選的兩線制數字輸出，作為開關輸出，脈沖輸出或頻率輸出

可選的4-20mA模擬量輸入用于接駁外部壓力變送器



集成流量計算機功能

-氣體標況量和質量流量

-蒸氣質量流量

-符合IAPWS-IF97工程熱力標準直接計算輸出水與蒸氣熱量或能量流量

-符合AGA/SGERG標準的天然氣計算

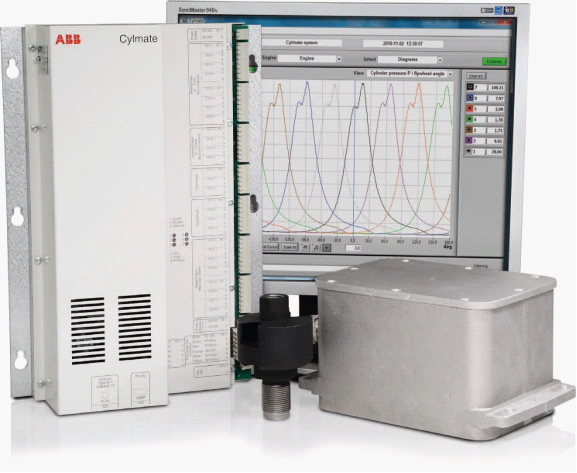

ABB Cylmate? 系統

ABB Cylmate 系統是由ABB公司開發的最新的用于監測和優化柴油機運行狀態的強大工具。系統可應用于各種中低速柴油機。適用于海運環境并可滿足船級社的各種要求。在發動機所有載荷運行條件下，Cylmate系統可以連續并行測量每個氣缸的燃燒壓力。

Cylmate的分析和監測功能意味著可以有效地避免每個氣缸或每臺機的機械和熱功過載。另外可優化每個氣缸的工作條件，可使每臺機很容易地達到平衡,提高每臺機的運行狀態。Cylmate 系統可優化油耗和維修期，縮短回報期。

Cylmate系統包括壓力傳感器（每缸安裝一只）和飛輪端的角度傳感器。它們由Cylmate傳感器總線連接在一起。Cylmate控制器Controller100通過傳感器總線收集工作周期內每個氣缸的測量數據。一個內置柴油機數學模型實時計算曲軸偏差以得到正確的TDC角和活塞位置。

每個沖程的所有燃燒參數如：Pmax,Pmax-alfa,Ptdc,MIP,功率等都記錄下來進行監測并顯示在趨勢圖中。所有偏離正常運行狀態的曲線和數據都將被作為報警記錄下來。各種參數包括評估數據，報警和事件等都通過以太網傳到操作員站和上位機系統。
