精洋CBL系列船用防爆離心通風機

船用防爆離心通風機-CBL船用防爆離心通風機

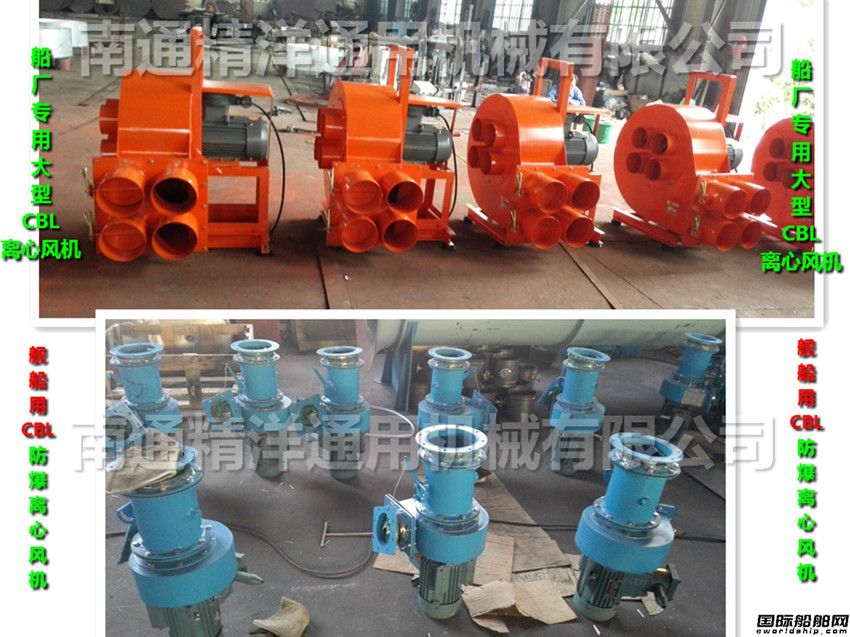

重點闡述：此款CBL型防爆離心通風機我司劃分為2種：

1款是針對于船廠使用的大型CBL系列防爆離心通風機

2款是艦船用防爆離心通風機

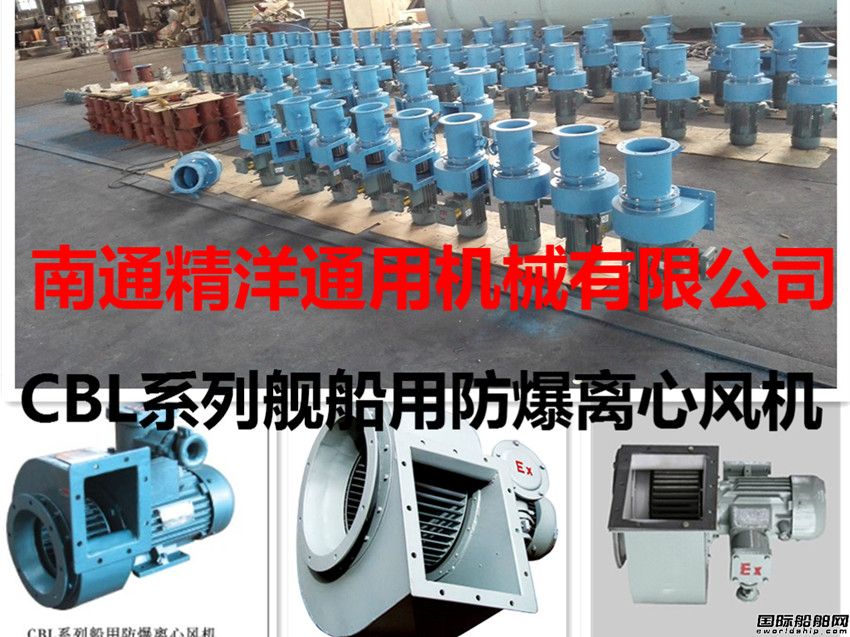

在此我司重點闡述第二種：CBL系列艦船用防爆離心通風機

CBL系列船用防爆離心通風機是按照GB11799-89《船用防爆離心通風機》與GB11800-89《船用防爆軸流通風機》、GB3836-2000《爆炸性環境用防爆電氣設備》中的“1通用要求”及“2隔爆型電氣設備d”的有關規定和中國船級社現行的《鋼質海船入級和建造規范》的有關規定設計制造的。

本系列防爆通風機經中華人民共和國防爆檢驗單位檢驗合格，取得了防爆合格證，同時也經中國船級社檢驗合格，取得了產品船檢認可證書。

CBL防爆離心風機-CBL船用防爆離心通風機    型 號 說 明：

?防爆通風機以漢語拼音字母的字首，葉輪外徑、轉速和所配防爆電動機功率等來表示，示例如下：

?（CBL-15/0.75-2920）R90°；

?C—船, 用

?B—防爆

?L—離心通風機

?Z—軸流通風機

?15—葉輪外徑15cm(圓整值)

?80—葉輪外徑80cm(圓整值)

?A—葉輪代號，指A葉輪

?0?75—防爆電動機功率0?75KW

?7?5—防爆電動機功率7?5KW

?2920—標準轉速為2920r/min

?1460—標準轉速為1460r/min

?I—結構型式為甲板式

CBL防爆離心風機-CBL船用防爆離心通風機   特 點：

CBL型：

?防爆，運轉安全可靠、尺寸小、重量輕、噪聲低

?防腐蝕性能好

?抗搖擺、振動和沖擊性能強

CBL防爆離心風機-CBL船用防爆離心通風機   用 途：

?防爆通風機的防爆標志為：ExdⅡBT₄?？奢斔秃幸兹?、易爆的混合性氣體或蒸汽，可輸送空氣、含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。

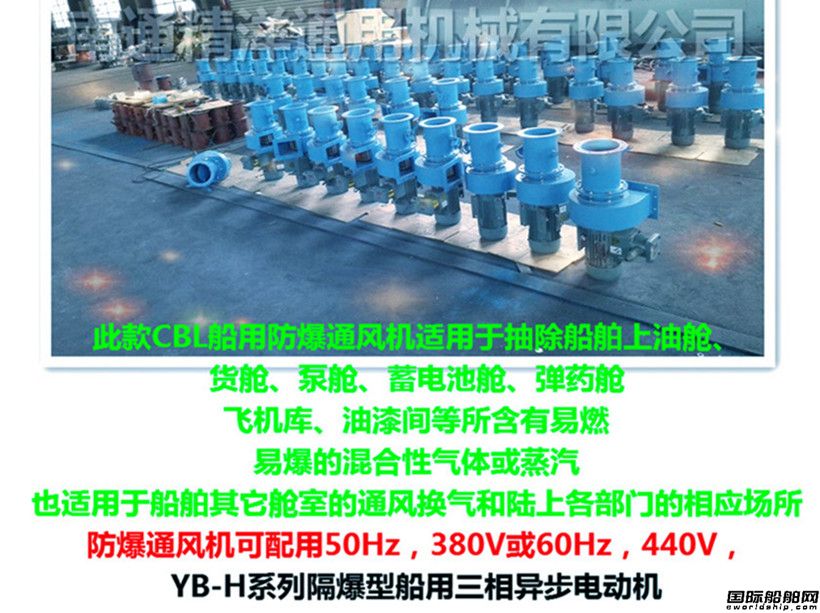

防爆通風機適用于抽除船舶上油艙、貨艙、泵艙、蓄電池艙、飛機庫、油漆間等所含有易燃、易爆的混合性氣體或蒸汽，也適用于船舶其它艙室的通風換氣和陸上各部門的相應場所。

防爆通風機可配用50Hz，380V或60Hz，440V，YB-H系列隔爆型船用三相異步電動機。

CBL防爆離心風機-CBL船用防爆離心通風機   工 作 條 件：

ⅡB級、Ｔ₄組爆炸性混合物氣體的艙室和場所。

?環境溫度：-25～+50℃

?空氣相對濕度：不大于95%

?周期性搖擺：22.5°～45°

?(搖擺周期５～１０Ｓ)

?持續橫傾：１５°  持續縱傾：１０°

?振動：有

沖擊：有

CBL防爆離心風機-CBL船用防爆離心通風機   結 構 型 式：

?防爆通風機制成Ⅰ型(直聯式)和Ⅱ型(隔艙式)兩種結構型式。整機結構：均為無火花型結構。

?Ⅰ型(直聯式)防爆通風機制成防爆電動機直接傳動式結構。即葉輪直接裝在電動機軸上，機殼固定在防爆電動機法蘭上。

?Ⅱ型(隔艙式)為防爆通風機和電機分隔艙結構。由風機、傳動組、彈性聯軸器、電動機等組成。傳動組由軸承體、軸承、軸、銅環、密封填料等組成：能測溫加油。一端直聯防爆通風機，一端直聯隔艙壁。

?防爆通風機為臥式、單級、單吸入和氣密式結構，超聲波細胞粉碎機,恒溫水槽,無菌均質器,小型噴霧干燥機也可制成立式結構。

?防爆通風機可制成順時針旋轉(右轉)或逆時針旋轉(左轉)：

?逆轉(左轉)——從防爆電動機端正視，葉輪按逆時針方向旋轉，以“L”表示。

?順轉(右轉)——從防爆電動機端正視，葉輪按順時針方向旋轉，以“R”表示。

?防爆通風機的出口位置按葉輪轉向制成以下幾種基本形式。根據需要，出風口位置允許采用按30°或22.5°變化的其它型式。

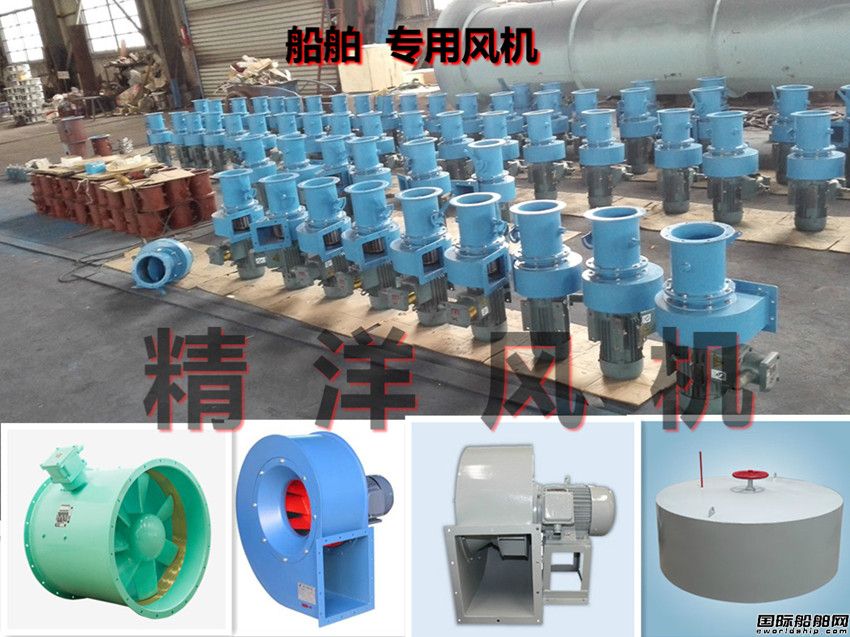

 南通精洋通用機械有限公司 生產的艦船用風機主要有：

CZ系列船用軸流風機、CWL系列艦船用小型離心通風機、CLQ系列艦船離心通風機、CGDL系列艦船用高效低噪音離心通風機、CBZ系列艦船用防爆軸流通風機、CBL系列艦船用防爆離心通風機、CBGD系列艦船用防爆離心風機
